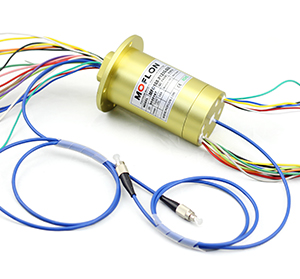

MFO107系列光纖/光電滑環(光纖旋轉接頭)

· MFO107光纖滑環，光電組合滑環，同時能傳輸1路光纖和1~24路電氣通路,全鋁合金結構的整體式精密導電滑環。電氣通路支持信號(5A)，電壓600VAC/VDC。光電旋轉接頭又稱光電滑環，光電匯流環，采用光纖為數據傳輸媒體，為解決旋轉連接的系統部件之間的數據傳輸，提供了最佳的技術解決方案。特別適合應用在需要無限制的，連續或斷續旋轉，同時又需要從固定位置到旋轉位置傳送大容量數據、信號的場所，能改善機械性能，簡化系統操作，避免因活動關節的旋轉對出光纖的損害�？梢耘c傳統的電子匯流環配合使用，作成光電混合匯流環，傳送功率和高速數據。

下載產品手冊下載3D模型

典型應用：

光纖/光電滑環是目前工業滑環里面技術難度最高的的一個系列產品，主要應用于360度連續旋轉且需要保證電源，光纖信號不能中斷的場合：如高端機器人、高端物料輸送系統、軍用車輛上的轉動炮塔、遠程控制系統、雷達天線、光纖傳感等轉臺（速率臺）的高速視頻、數字、模擬信號的傳輸和控制、醫療系統、視頻監視系統、保障國家或國際安全系統海底作業系統、緊急照明設備、機器人、展覽/顯示設備、醫療設備等；

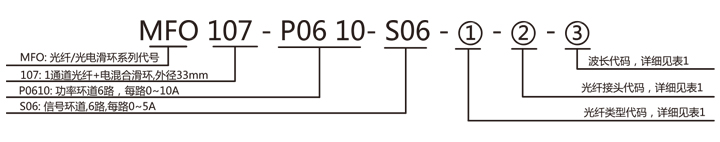

型號訂購說明：

技術規格參數
指標名稱	類型
	單模（SM）	多模（MM）
帶寬	±50
最大插入損耗，23℃(dB)	1.2	0.7
插入損耗波動(dB)	0.6	0.4
回波損耗(dB)	≥55(不含接頭)	≥40(不含接頭)
最大輸入功率(W)	0.5
重量	50
最高轉速	1000
預估壽命	>5億轉
工作溫度(℃)	-45~85
貯存溫度(℃)	-50~85

機械技術指標		電氣技術指標
參數	數值	參數	數值
工作壽命	2000萬轉		功率	信號
額定轉速	250RPM	額定電壓	0~440VAC/VDC	0~440VAC/VDC
工作溫度	-30℃~80℃	絕緣電阻	≥200MΩ/300VDC	≥200MΩ/300VDC
工作濕度	0~85% RH	導線規格	AWG22#鍍錫鐵氟龍	AWG22#鍍錫鐵氟龍
接觸材料	金-金	導線長度	標準長度300mm（可據要求調整）
殼體材料	鋁合金	絕緣強度	500VAC@50Hz，60s
轉動扭矩	0.1N.m；+0.03N.m/6路	動態電阻變化值	<0.01Ω
防護等級	IP51

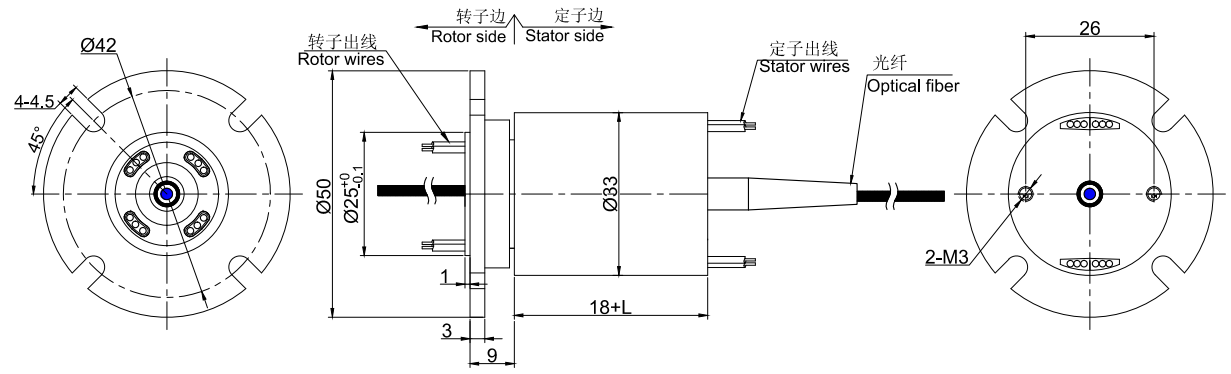

MFO107 - 1路光+電滑環選型表
型號	光纖通道	10A	信號或5A	長度 L（mm)
MFO107-S06	1通道	0	6	25.4
MFO107-S12	1通道	0	12	39.2
MFO107-S18	1通道	0	18	53
MFO107-S24	1通道	0	24	66.8
