標準產品分類

氣液電旋轉接頭

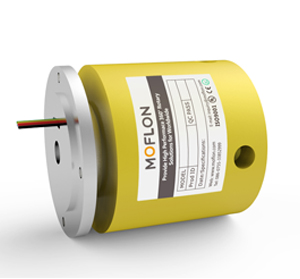

MAPH104系列 (1進4出 氣液電一體滑環)
  • · MAPH104 氣/液+電 旋轉接頭，可通M5、G1/8、G1/4、G3/8、G1/2大小管徑
  • · 且可以混合功率動力線、信號線、以太網、USB、工業總線、控制線、電磁閥、感應線等
  • · 標準為法蘭安裝形式，可定制空心軸安裝氣/液+電一體滑環，旋轉接頭
  • · 能通過的介質有: 壓縮空氣、氫氣、氮?dú)�、化學混合氣體、蒸汽、冷卻水、熱水、熱油、石油、硫酸、飲料等

典型應用：

工業設備、工業展臺、電氣測試設備、醫療設備、機器人、測試儀器、轉臺、自動化設備等；

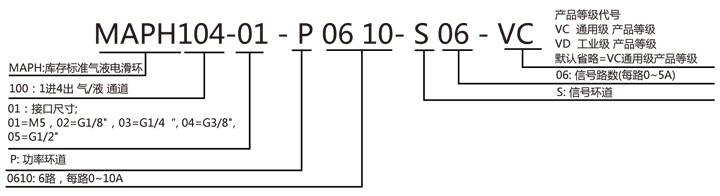

型號訂購說明：

產品等級選型表
產品等級代號最高轉速工作壽命密封件
VC（通用級）100RPM1000萬轉國內知名品牌密封件
VD（工業級）300RPM3000萬轉進口密封件

技術規格參數
旋轉接頭部分技術指標機械技術指標
參數數值參數數值
通道數1進4出工作壽命參考產品選型等級
最大壓力10MPa (可定制高壓)，真空 0.01torr額定轉速參考產品選型等級
扭矩與接口尺寸相關，詳細咨詢技術工作溫度-30℃~80℃
電氣技術指標工作濕度0~85% RH
參數數值接觸材料貴金屬
功率信號殼體材料鋁合金
額定電壓0~440VAC/VDC0~440VAC/VDC防護等級IP51
絕緣電阻≥1000MΩ/500VDC≥1000MΩ/500VDC
導線規格AWG16#鍍錫鐵氟龍/PVC/硅膠AWG22#鍍錫鐵氟龍
導線長度標準長度300mm（可據要求調整）
絕緣強度500VAC@50Hz，60s
動態電阻變化值<0.01Ω



MAPH104-01, MAPH104-02氣液電一體滑環選型表
1）XX=01,接頭大小=M5，氣管規格3~6mm
2）XX=02,接頭大小=G1/8，氣管規格3~10mm
型號氣(液)通道10A信號/5A長度 L(mm)型號氣(液)通道10A信號/5A長度 L(mm)
MAPH104-XX-S061進4出0638MAPH104-XX-P0810-S101進4出81071.6
MAPH104-XX-P0210-S041進4出2438MAPH104-XX-P1010-S081進4出10871.6
MAPH104-XX-P0410-S021進4出4238MAPH104-XX-P1210-S061進4出12671.6
MAPH104-XX-P06101進4出6038MAPH104-XX-P1410-S041進4出14471.6
MAPH104-XX-S121進4出12054.8MAPH104-XX-P1610-S021進4出16271.6
MAPH104-XX-P0210-S101進4出21054.8MAPH104-XX-S241進4出02488.4
MAPH104-XX-P0310-S091進4出3954.8MAPH104-XX-P0410-S201進4出42088.4
MAPH104-XX-P0610-S061進4出6654.8MAPH104-XX-P0610-S181進4出61888.4
MAPH104-XX-P0810-S041進4出8454.8MAPH104-XX-P1210-S121進4出121288.4
MAPH104-XX-P1010-S021進4出10254.8MAPH104-XX-S301進4出030105.2
MAPH104-XX-P12101進4出12054.8MAPH104-XX-P0610-S241進4出624105.2
MAPH104-XX-S181進4出01871.6MAPH104-XX-S361進4出036125
MAPH104-XX-P0210-S161進4出21671.6MAPH104-XX-S421進4出042141.8
MAPH104-XX-P0410-S141進4出41471.6MAPH104-XX-S481進4出048158.6
MAPH104-XX-P0610-S121進4出61271.6

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服�？稍跇�(biāo)準產品上進行非標定制氣/液+電一體滑環_旋轉接頭，詳情請咨詢客服。
MAPH104-03, MAPH104-04, MAPH104-05氣液電一體滑環選型表
1）XX=03, 接頭大小=G1/4，氣管規格3~12mm
2）XX=04, 接頭大小=G3/8，氣管規格8~16mm
3）XX=05, 接頭大小=G1/2，氣管規格10~20mm
型號氣(液)通道10A信號/5A長度 L(mm)型號氣(液)通道10A信號/5A長度 L(mm)
MAPH104-XX-S061進4出0645.2MAPH104-XX-P1210-S181進4出1218126.8
MAPH104-XX-P0210-S041進4出2445.2MAPH104-XX-P1810-S121進4出1812126.8
MAPH104-XX-P0410-S021進4出4245.2MAPH104-XX-P2410-S061進4出246126.8
MAPH104-XX-P06101進4出6045.2MAPH104-XX-P30101進4出300126.8
MAPH104-XX-S121進4出01265.6MAPH104-XX-S361進4出036150.2
MAPH104-XX-P0210-S101進4出21065.6MAPH104-XX-P0610-S301進4出630150.2
MAPH104-XX-P0310-S091進4出3965.6MAPH104-XX-P1210-S241進4出1224150.2
MAPH104-XX-P0610-S061進4出6665.6MAPH104-XX-P36101進4出360150.2
MAPH104-XX-P0810-S041進4出8465.6MAPH104-XX-S421進4出042170.6
MAPH104-XX-P1010-S021進4出10265.6MAPH104-XX-P0610-S361進4出636170.6
MAPH104-XX-P12101進4出12065.6MAPH104-XX-P1210-S301進4出1230170.6
MAPH104-XX-S181進4出01886MAPH104-XX-P42101進4出420170.6
MAPH104-XX-P0210-S161進4出21686MAPH104-XX-S481進4出048193.2
MAPH104-XX-P0410-S141進4出41486MAPH104-XX-P0610-S421進4出642193.2
MAPH104-XX-P0610-S121進4出61286MAPH104-XX-P1210-S361進4出1236193.2
MAPH104-XX-P0810-S101進4出81086MAPH104-XX-P1810-S301進4出1830193.2
MAPH104-XX-P1010-S081進4出10886MAPH104-XX-P2410-S241進4出2424193.2
MAPH104-XX-P1210-S061進4出12686MAPH104-XX-P48101進4出480193.2
MAPH104-XX-P1410-S041進4出14486MAPH104-XX-S601進4出060234
MAPH104-XX-P1610-S021進4出16286MAPH104-XX-P0610-S541進4出654234
MAPH104-XX-S241進4出024106.4MAPH104-XX-P0910-S511進4出951234
MAPH104-XX-P0410-S201進4出420106.4MAPH104-XX-P1210-S481進4出1248234
MAPH104-XX-P0610-S181進4出618106.4MAPH104-XX-P2410-S361進4出2436234
MAPH104-XX-P1210-S121進4出1212106.4MAPH104-XX-S721進4出072277.8
MAPH104-XX-P1810-S061進4出186106.4MAPH104-XX-P1210-S601進4出1260277.8
MAPH104-XX-P24101進4出240106.4MAPH104-XX-P2410-S481進4出2448277.8
MAPH104-XX-S301進4出030126.8MAPH104-XX-P3610-S361進4出3636277.8
MAPH104-XX-P0610-S241進4出624126.8

注：10A和信號(5A) 可以任意組合，最大可到96路，詳細請咨詢客服�？稍跇�(biāo)準產品上進行非標定制，請咨詢客服。

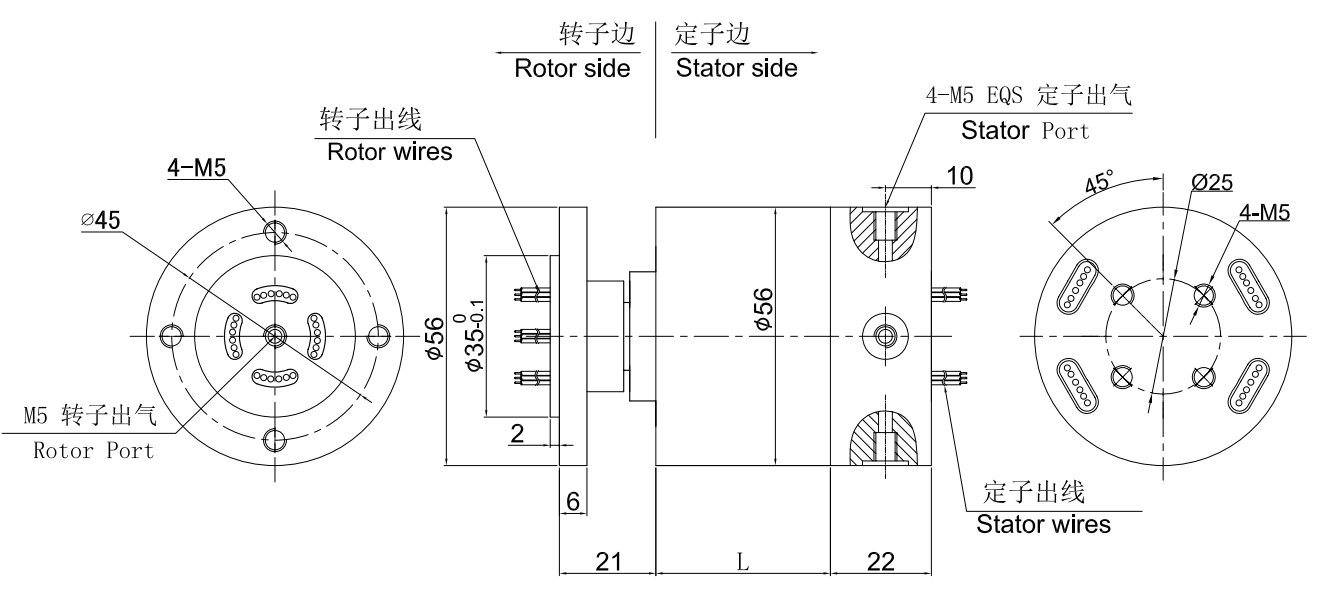

MAPH104-01 尺寸圖

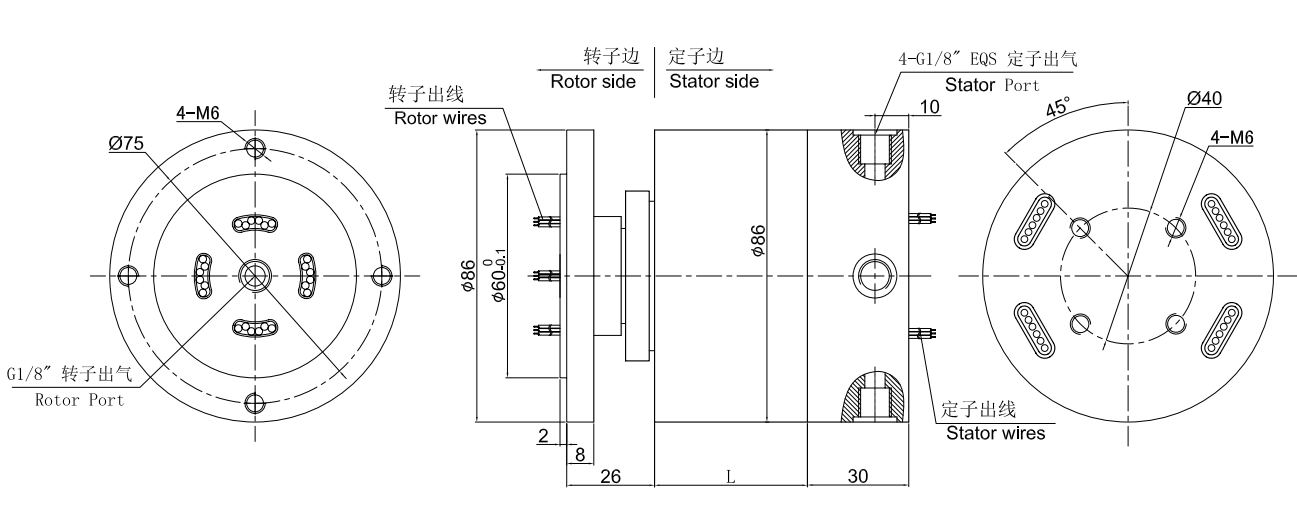

MAPH104-02 尺寸圖

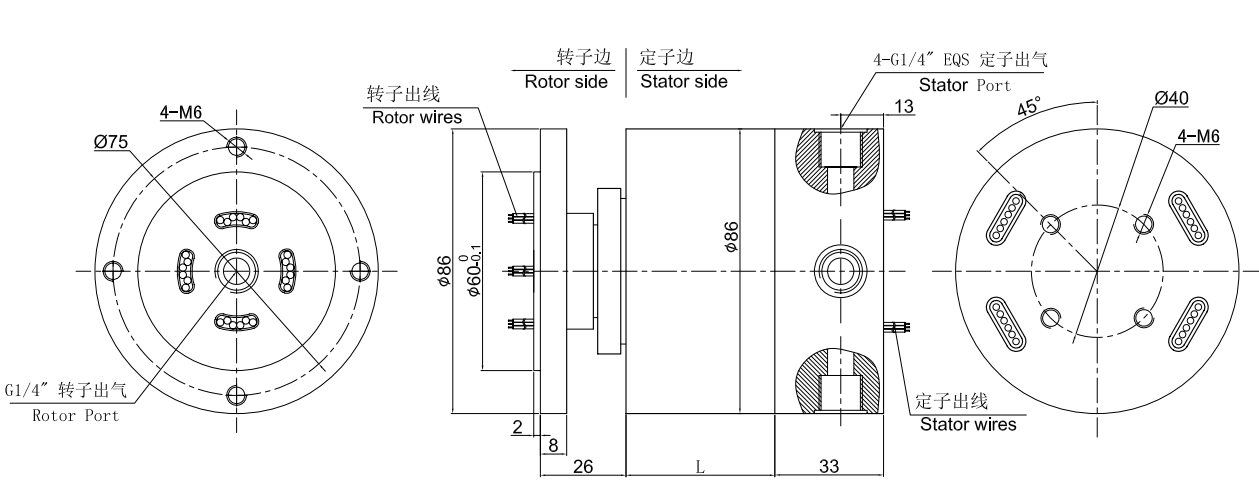

MAPH104-03 尺寸圖

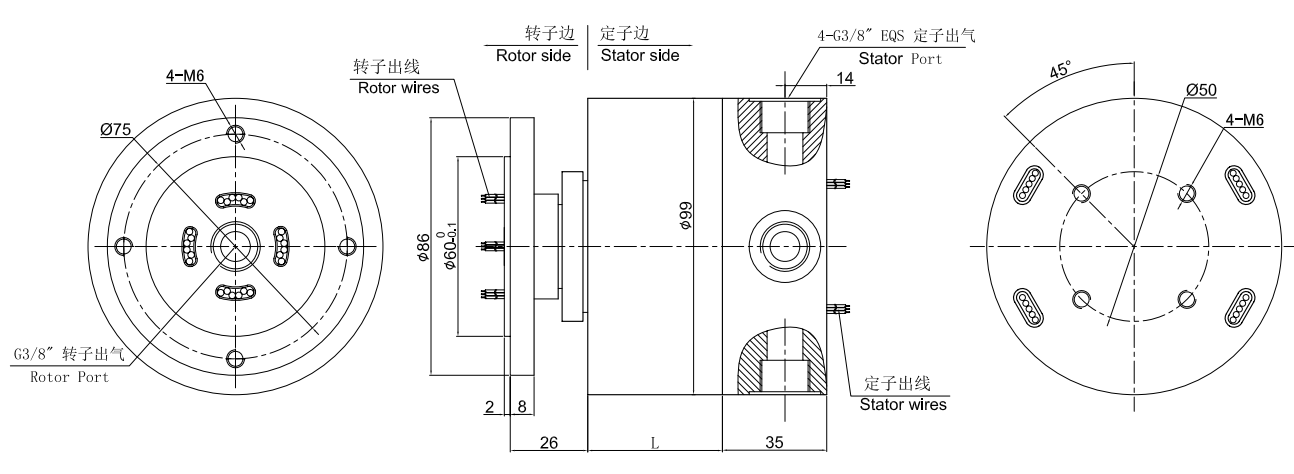

MAPH104-04 尺寸圖

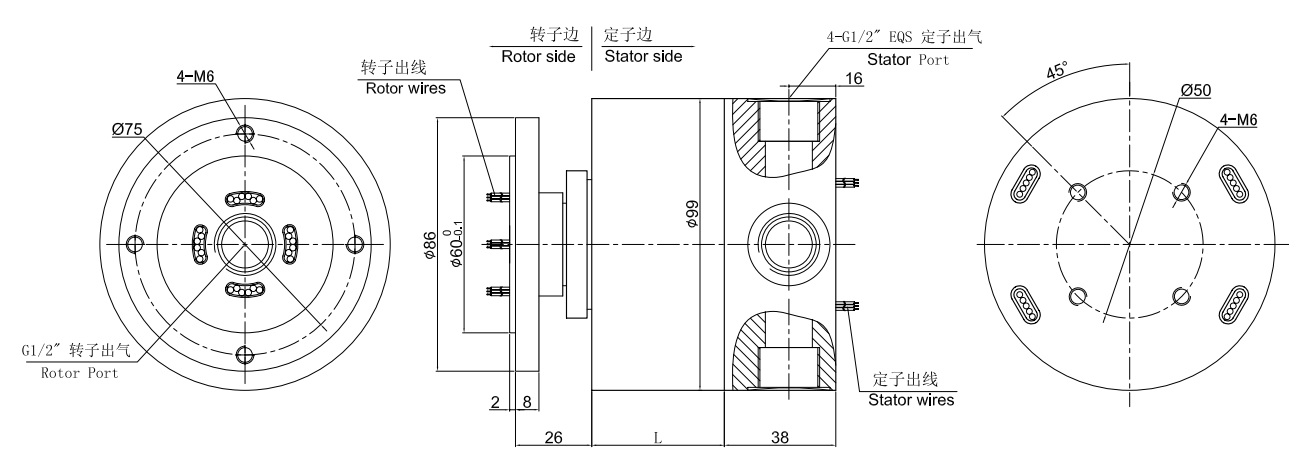

MAPH104-05 尺寸圖


同系列更多產品參考：
獲取產品3D圖紙
X

經過多年的經驗積累，默孚龍擁有20萬多個產品3D圖檔數據庫，
由于互聯網的開放性和同行競爭，需要產品3D圖檔的客戶請留下電子郵箱或者QQ。

審核完聯系方式后，我們的系統將在5分鐘內把3D自動發動到您的電子郵箱！
