滑環電纜盤的分類以及電纜卷筒的工作原理

　　現在很多滑環廠家也有生產電纜盤，那大家知道滑環電纜盤的分類有哪些嗎?電纜卷筒的工作原理是怎樣的呢?還有，在移動式電纜卷盤的裝卸中，應該注意什么?下面就由默孚龍小編給大家介紹一下相關的內容。

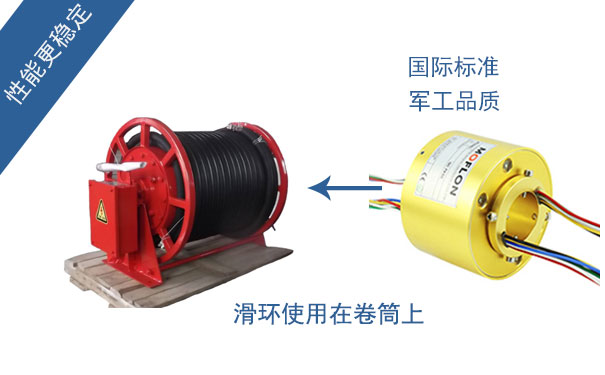

　　滑環電纜盤的分類

　　電纜卷盤根據驅動形式分為非電動式和電動式兩大類;按電纜排列方式分為軸向單排和軸向多排兩種;按集電滑環位置分為滑環內裝式和滑環外裝式兩種形式;按卷繞材料分為凱匯電纜卷筒和軟管卷筒。其中非電動式包括：彈力(TA)式、重錘(ZC)式、磁耦合式(JQC);電動式包括：磁耦合式(JQD)、力矩電機式(KDO)、磁滯式(CZ)和變頻控制式(BP)等。

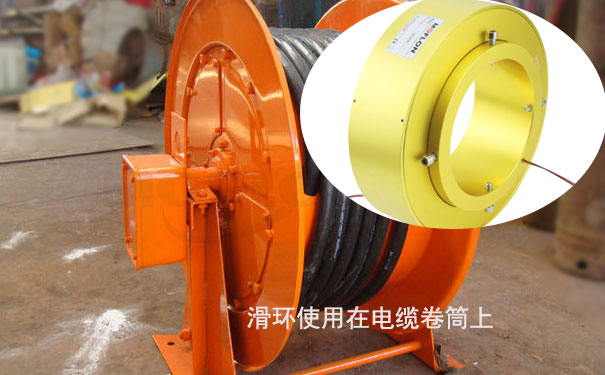

　　電纜卷筒的工作原理：

　　電纜卷筒上的動力部分和調速部分是由電機來承擔的，這種電機具有獨特的電氣和機械特性。電機調速范圍寬，具有較軟的機械特性，當負載變化時電機的工作轉速也相應變化，即負載增加轉速下降，負載下降轉速上升。而且電機可以在其轉矩、轉速的機械特性曲線上任意一點都能長期穩定的運行，所以可以保證電纜在卷盤的相應半徑上獲得適當?shù)木砝@速度和拉力。

　　1、卷取電纜 電機輸出力矩為動力，通過減速部分帶動卷盤收取電纜。

　　2、釋放電纜 電機輸出力矩為阻礙力, 防止電纜快速拉開卷盤，保證了放纜的同步性。

　　3、停機時 長期堵轉電機帶有盤式常閉制動器，可以保證電機斷電時，電纜不會因重力作用從卷盤上滑落。

　　在移動式電纜卷盤的裝卸中，應該注意什么

　　一、電纜盤保管：

　　電線電纜絞線應避免露天存放，電纜盤不允許平放，如露天存放，需做好防雨工作。

　　入庫的產品應分類存放，達到區分清楚，并用明顯的產品標識。

　　產品堆放應留有通道，先發貨的應放在前面

　　二、電纜盤運輸：

　　吊裝盤具時，嚴禁幾盤同時吊裝，在車輛上，電纜盤必須放穩，不允許平放，并用合適方法固定。

　　雨雪天產品運輸要遮蓋，防止淋濕。搬運中應對產品的標識和檢測狀態標記保護，防止丟失或擦掉。-

　　運輸中嚴禁從高處扔下裝有電纜或絞線的電纜盤，嚴禁機械損傷電纜、絞線。

　　根據電纜的長度和允許彎曲半徑選用盤具，一般彎曲半徑不得小于電纜外徑的20倍。

　　鋁絞線、鋼芯線出省長距離運輸，應采用釘封板的盤具，用木板進行間隔封裝。

　　以上這些是默孚龍小編給大家介紹的滑環電纜盤的分類以及電纜卷筒的工作原理的相關內容，看完了這篇文章，大家是否對電纜盤有所了解了?更多相產在的信息，可以繼續留意我們的網站。
