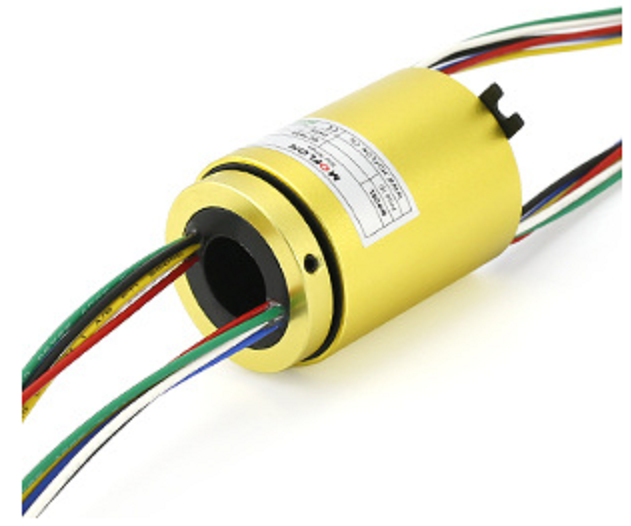

連續旋轉測角裝置的導電滑環

　　為了實現光電跟蹤轉臺在NX360°連續旋轉時的角位置測量，需要在轉臺跟蹤座中使用旋轉變壓器，旋轉變壓器轉子與軸系固連，定子與方位座體固連，此旋轉變壓器轉子和定子部分都有出線。由于受到轉臺整體結構布局的限制，旋轉變壓器一般位于跟蹤座的最底部，其中旋變轉子與方位軸系同時運動，所以旋變轉子的線纜需從方位軸與導電滑環指間的空隙穿到滑環的轉子部分，而通常滑環的轉子在內，定子在外，使用這種方式的滑環的最大缺點為旋變轉子的線纜穿到滑環轉子時，由于在旋轉軸與滑環定子之間的空隙很小，旋變轉子線必須拉直，否則線纜會與滑環定子摩擦，時間長了會造成線纜破損，從而影響了整個系統的正常工作。

　　默孚龍電子為了克服現有技術的缺點，本實用新型提供一種連續旋轉測角裝置的導電滑環，它不會造成旋變轉子線與滑環定子摩擦，使用壽命長。為解決其技術問題所采取的技術方案是它包括旋轉軸、導電滑環、旋變定子、旋變轉子和方位座體，旋轉軸通過軸承固定在方位座體的內孔中，旋轉軸的軸孔中固定導電滑環，所述的旋變定子與方位座體固定，所述的旋變轉子與旋轉軸固定，旋變定子在旋變轉子外，旋變轉子的線纜經過旋轉軸與導電滑環的空隙引出。本技術具有下列優點①方位座體中旋變轉子的線纜經過旋轉軸與導電滑環的空隙后不會造成線纜的扭曲、磨損;②旋轉轉子的線纜不用拉直，在空隙中處于自由狀態，給走線過程帶來了很大方便。
