導電滑環的幾種接線方式分享

　　由于導電滑環是安裝在設備上的，所以它是非常精密的機械部件，也是整個系統的旋轉中心。因此，在安裝和接線引線時需要非常小心地處理。一旦安裝不到位或接線錯誤，就會導致導電滑環損壞，嚴重影響整個系統設備的使用。那么，如何接線引線和安裝滑環呢?

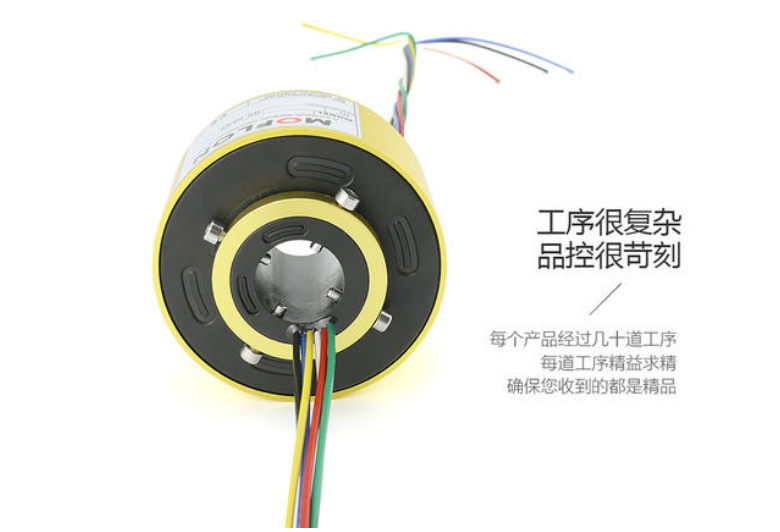

　　導電滑環的連接方式與其外形尺寸和結構密切相關，一般分為過孔式、法蘭式、分體式等幾種類型。其中過孔式滑環的接線方式是從滑環的兩端出線，轉子中心軸的端面引出線來，如果通路數非常多，會有兩三個橢圓形出線孔，定子端出線一般是側邊的端面上引出線，通常為1～2個橢圓形出線孔;如果是法蘭式的，定子端和轉子端可從滑環中間引出。如果滑環很大，也可以從側面引出。而分體式導電滑環與前兩種不同。分體式的滑環轉子端出線是中心軸的軸壁上出線，定子端就是從側面的刷架上引出線來，分體式的出線方式跟以前的傳統碳刷滑環出線方式相同。

　　除此之外，還有一種以端子形式而不是引線的方式來傳輸電流，適用于大電流和超大電流的導電滑環，其接線方式是把滑環內部導電焊接連接到電路板上，電路板起到一個連接的中介，這樣既可以節省空間，又能簡化安裝方式。

　　總之，導電滑環的連接方式因結構設計的不同而不同，滑環的內部結構根據用戶的實際需求參數確定，參數不同的滑環，其內部結構是不同的。因此，用戶在咨詢滑環制造廠時必須提供詳細的工作參數，并且能提供清晰的安裝三維圖，以便設計出合適的導電滑環。
